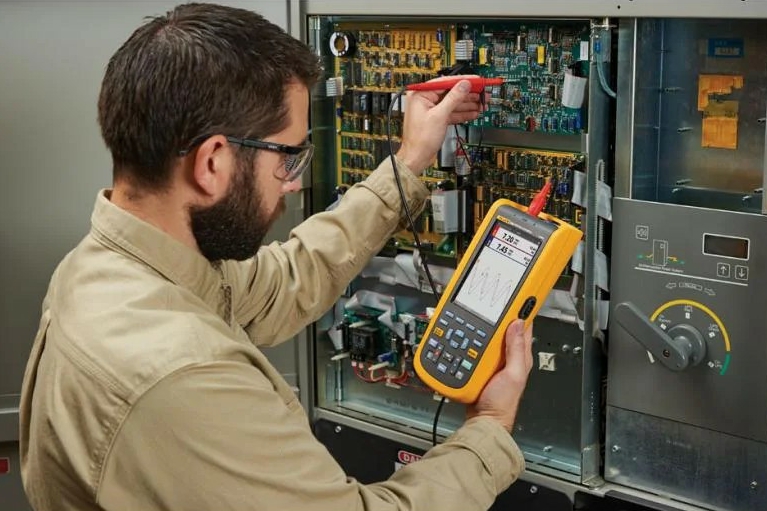

Chế độ oscilloscope

Dọc

Đáp ứng tần số – được ghép dc

Không có que và cáp đo (với BB120)

123B: dc đến 20 MHz (-3 dB)
124B và 125B: dc đến 40 MHz (-3 dB)

Với cáp đo được bảo vệ STL120-IV 1:1

DC đến 12,5 MHz (-3 dB) / dc đến 20 MHz (-6 dB)

Với Que VP41 10:1

123B: dc đến 20MHz (-3 dB)
124B và 125B: dc đến 40 MHz (-3 dB)

Đáp ứng tần số – được ghép ac (Nếu trượt xuống)

Không có que và cáp đo

<10 Hz (-3 dB)

Với cáp đo được bảo vệ STL120-IV 1:1

<10 Hz (-3 dB)

Với Que VP41 10:1

<10 Hz (-3 dB)

Thời gian tăng lên, không gồm que,
cáp đo

123B <17,5 ns
124B và 125B <8,75 ns

Trở kháng đầu vào

Không có que và cáp đo

1 MΩ//20 pF

Với BB120

1 MΩ//24 pF

Với cáp đo được bảo vệ STL120-IV 1:1

1 MΩ//230 pF

Với Que VP41 10:1

5 MΩ//15,5 pF

Độ nhạy

5 mV đến 200 V/div

Bộ giới hạn dải tần tương tự

10 kHz

Chế độ hiển thị

A, -A, B, -B

Điện áp đầu vào tối đa A và B

Trực tiếp, có cáp đo hoặc với Que VP41

600 Vrms Cat IV, Điện áp hiệu dụng tối đa 750 Vrms.

Với BB120

600 Vrms

Điện áp không nối đất tối đa, từ bất kỳ thiết bị đầu cuối nối đất nào

600 Vrms Cat IV, điện áp hiệu dụng 750 Vrms lên đến 400Hz

Ngang

Chế độ máy hiện sóng

Bình thường, Đơn, Liên tục

Phạm vi (bình thường)

Lấy mẫu tương đương

123B: 20 ns đến 500 ns/div,

124B và 125B: 10 ns đến 500 ns/div

Lấy mẫu thời gian thực

1 μs đến 5 s/div

Đơn (thời gian thực)

1 μs đến 5 s/div

Liên tục (thời gian thực)

1s đến 60 s/div

Tốc độ lấy mẫu (cho cả hai kênh đồng thời)

Lấy mẫu tương đương (các tín hiệu lặp lại)

Lên đến 4 GS/giây

Lấy mẫu thời gian thực 1 μs đến 60 s/div

40 MS/s

Cơ cấu kích hoạt

Cập nhật màn hình

Chạy tự do, trên cơ cấu kích hoạt

Nguồn

A, B

Độ nhạy A và B

@ DC đến 5 MHz

0,5 vạch đo hoặc 5 mV

@ 40 MHz

123B: 4 vạch đo

124B và 125B: 1,5 vạch đo

@ 60 MHz

123B: Không áp dụng

124B và 125B: 4 vạch đo

Hệ số góc

Dương, âm

Các chức năng máy hiện sóng nâng cao

Chế độ hiển thị

Bình thường

Thu thập lên đến 25 ns nhiễu tần số cao và hiển thị dạng sóng như tương tự ổn định.

Đều đặn

Giảm nhiễu từ dạng sóng

Tắt nhiễu tần số cao

Không thu thập nhiễu tần số cao giữa các mẫu

Đường bao

Ghi và hiển thị các dạng sóng lớn nhất và nhỏ nhất qua thời gian

Tự động đặt (Connect-and-View™)

Điều chỉnh tự động đầy đủ liên tục biên độ, cơ sở thời gian, mức kích hoạt, khoảng kích hoạt và giữ lại. Ghi đè thủ công bằng điều chỉnh của người dùng về biên độ, cơ sở thời gian hoặc mức kích hoạt.

Đồng hồ hai đầu vào

Độ chính xác của tất cả phép đo nằm trong ± (% của số đo + số lần đếm) từ 18 °C đến 28 °C.

Thêm 0,1x (độ chính xác cụ thể) cho mỗi °C dưới 18 °C hoặc trên 28 °C. Đối với phép đo điện áp với que 10:1, thêm tính bất định que +1%. Phải có hơn một khoảng thời gian dạng sóng xuất hiện trên màn hình.

Đầu vào A và đầu vào B

Điện áp DC (VDC)

Phạm vi

500 mV, 5 V, 50 V, 500 V, 750 V

Độ chính xác

±(0,5% +5 số đếm)

Hệ số triệt tín hiệu đồng pha (CMRR)

>100 dB @ dc, >60 dB @ 50, 60, hoặc 400 Hz

Thang số đo đầy đủ

5000 số đếm

Điện áp hiệu dụng thực (V ac và V ac+dc)

Phạm vi

500 mV, 5 V, 50 V, 500 V, 750 V

Độ chính xác cho phạm vi 5% đến 100% (được ghép DC)

DC đến 60 Hz (V ac+dc)

±(1% +10 số đếm)

1 Hz đến 60 Hz (V ac)

±(1% +10 số đếm)

Độ chính xác cho phạm vi 5% đến 100% (được ghép AC hoặc DC)

60 Hz đến 20 kHz

±(2,5% +15 số đếm)

Triệt DC (chỉ VAC)

>50 dB

Hệ số triệt tín hiệu đồng pha (CMRR)

>100 dB @ dc

>60 dB @ 50, 60, hoặc 400 Hz

Thang số đo đầy đủ

5000 số đếm, số đo độc lập khỏi bất kỳ hệ số đỉnh tín hiệu nào.

Giá trị đỉnh

Chế độ

Cực đại, Cực tiểu hoặc đỉnh-đến-đỉnh

Phạm vi

500 mV, 5 V, 50 V, 500 V, 2200 V

Độ chính xác

Độ chính xác Cực đại hoặc Cực tiểu

5% của toàn thang đo

Độ chính xác Đỉnh-đến-đỉnh

10% của toàn thang đo

Thang số đo đầy đủ

500 số đếm

Tần số (Hz)

Phạm vi

123B: 1 Hz, 10 Hz, 100 Hz, 1 kHz, 10 kHz, 100 kHz,1 MHz, 10 MHz, và 50 MHz

124B và 125B: 1 Hz, 10 Hz, 100 Hz, 1 kHz, 10 kHz, 100 kHz, 1 MHz, 10 MHz, và 70 MHz

Dải tần số

15 Hz (1 Hz) đến 50 MHz trong tự động đặt liên tục

Độ chính xác @1 Hz đến 1 MHz

±(0,5% +2 số đếm)

Thang số đo đầy đủ

10.000 số đếm

RPM

Số đo tối đa

50,00 kRPM

Độ chính xác

±(0,5% +2 số đếm)

Chu trình hoạt động (XUNG)

Phạm vi

2% đến 98%

Dải tần số

15 Hz (1 Hz) đến 30 MHz trong tự động đặt liên tục

Chiều rộng xung (XUNG)

Dải tần số

15 Hz (1 Hz) đến 30 MHz trong tự động đặt liên tục

Thang số đo đầy đủ

1000 số đếm

Ampe (AMP)

Với kẹp dòng điện

Phạm vi

Tương tự như V dc, V ac, V ac+dc hoặc GIÁ TRỊ ĐỈNH

Hệ số tỉ lệ

0,1 mV/A, 1 mV/A, 10 mV/A, 100 mV/A, 400 mV/A, 1 V/A, 10 mV/mA

Độ chính xác

Tương tự như V dc, V ac, V ac+dc hoặc GIÁ TRỊ ĐỈNH (thêm tính bất định kẹp dòng điện)

Nhiệt độ (NHIỆT ĐỘ) với que đo nhiệt độ tùy chọn

Phạm vi

200 °C/div (200 °F/div)

Hệ số tỉ lệ

1 mV/°C và 1 mV/°F

Độ chính xác

Như V dc (thêm tính bất định que đo nhiệt độ)

Đexiben (dB)

0 dBV

1 V

0 dBm (600 Ω /50 Ω)

1 mW được tham chiếu đến 600 Ω hoặc 50 Ω

dB trên

V dc, V ac, hoặc Vac+dc

Thang số đo đầy đủ

1000 số đếm

Hệ số đỉnh (ĐỈNH)

Phạm vi

1 đến 10

Thang số đo đầy đủ

90 số đếm

Pha

Chế độ

A đến B, B đến A

Phạm vi

0 đến 359 độ

Độ phân giải

1 độ

Công suất (chỉ 125B)

Cấu hình

Tải cân bằng 3 dây dẫn 1 pha / 3 pha (3 pha: chỉ thành phần cơ bản, chỉ chế độ TỰ ĐỘNG ĐẶT)

Hệ số công suất (PF)

Tỷ số giữa phạm vi watt và VA – 0,00 đến 1,00

Watt

Số đọc RMS (Giá trị hiệu dụng) của nhiều mẫu tương ứng của đầu vào A (vôn) và đầu vào B (ampe)

Thang số đo đầy đủ

999 số đếm

VA

Vrms x Arms

Thang số đo đầy đủ

999 số đếm

VA phản kháng (var)

[S][208]^=”2″[S][210]^=”2″[S][212]

Thang số đo đầy đủ

999 số đếm

Vpwm

Mục đích

Để đo trên các tín hiệu biến điệu chiều rộng xung như đầu ra bộ biến đổi truyền động môtơ

Nguyên tắc

Số đo cho thấy điện áp hiệu dụng dựa trên giá trị trung bình của các mẫu trên toàn bộ số thời gian của tần số cơ bản

Độ chính xác

Như Vrms cho tín hiệu sóng sin

Đầu vào A đến thông thường

Ohm (Ω)

Phạm vi

123B và 124B

500 Ω , 5 kΩ, 50 kΩ, 500 kΩ, 5 MΩ, 30 MΩ

125B

50 Ω, 500 Ω , 5 kΩ, 50 kΩ, 500 kΩ, 5 MΩ, 30 MΩ

Độ chính xác

±(0,6% + 5 số đếm) 50 Ω ±(2% + 20 số đếm)

Thang số đo đầy đủ

50 Ω đến 5 MΩ – 5000 số đếm, 30 MΩ – 3000 số đếm

Đo dòng điện

0,5 mA đến 50 nA, giảm với phạm vi tăng

Điện áp mạch hở

<4 V

Tính liên tục (Cont)

Còi bíp

<(30 Ω ± 5 Ω) trong phạm vi 50 Ω

Đo dòng điện

0,5 mA

Phát hiện gián đoạn

≥1 ms

Đi-ốt

Đo điện áp

@0,5 mA

@2,8 V

@mạch hở

<4 V

Đo dòng điện

0,5 mA

Phân cực

+ trên đầu vao A, – trên COM

Điện dung (CAP)

Phạm vi

50 nF, 500 nF, 5 μF, 50 μF, 500 μF

Thang số đo đầy đủ

5000 số đếm

Đo dòng điện

500 nA đến 0.5 mA, tăng với phạm vi tăng

Các chức năng đồng hồ nâng cao

Đặt không

Đặt giá trị thực để tham chiếu

Tự động giữ (trên A)

Thu thập và giữ kết quả đo ổn định. Kêu bíp khi ổn định. Tự động giữ trên số đo đồng hồ chính, với ngưỡng 1 Vpp cho tín hiệu AC và 100 mV cho tín hiệu DC.

Điểm thập phân cố định

Kích hoạt bằng cách sử dụng phím giảm dần

Hiển thị con trỏ (124B và 125B)

Nguồn

A, B

Đường dọc đơn

Hiển thị trung bình, nhỏ nhất / lớn nhất

Trung bình, nhỏ nhất / lớn nhất và thời gian từ lúc bắt đầu hiển thị (trong chế độ LIÊN TỤC; thiết bị trong chế độ GIỮ)

Trung bình, nhỏ nhất / lớn nhất và thời gian từ lúc bắt đầu hiển thị (trong chế độ MÁY GHI; thiết bị trong chế độ GIỮ)

Các giá trị sóng hài trong chế độ CHẤT LƯỢNG ĐIỆN.

Các đường dọc kép

Hiển thị đỉnh-đỉnh, khoảng cách thời gian và khoảng cách thời gian thuận nghịch

Hiển thị trung bình, nhỏ nhất / lớn nhất và khoảng cách thời gian(trong chế độ LIÊN TỤC; thiết bị trong chế độ GIỮ)

Các đường ngang kép

Hiển thị cao, thấp và đỉnh-đỉnh

Thời gian tăng lên hoặc giảm xuống

Thời gian chuyển tiếp, hiển thị mức 0 % và mức 100 % (cân bằng thủ công hoặc tự động; cân bằng tự động chỉ
có trong chế độ kênh đơn)

Độ chính xác

Như độ chính xác của oscilloscope

Máy ghi

Máy ghi thu thập các số đo đồng hồ từ chế độ Máy ghi đồng hồ hoặc thu thập liên tục các mẫu sóng hài trong chế độ Máy ghi hiện sóng. Thông tin được lưu trữ trên bộ nhớ trong hoặc trên thẻ SD tùy chọn (với 125B hoặc 124B).

Các kết quả hiển thị dưới dạng màn hình máy ghi biểu đồ, dựng biểu đồ từ các giá trị nhỏ nhất và lớn nhất của các phép đo Đồng hồ qua thời gian hoặc như màn hình máy ghi dạng sóng dựng biểu đồ từ tất cả mẫu được thu thập.

Số đo đồng hồ

Tốc độ đo

Tối đa 2 phép đo/giây

Kích cỡ bản ghi (lớn nhất, nhỏ nhất, trung bình)

2 M số đo cho 1 kênh

Khoảng thời gian được ghi

2 tuần

Số lượng sự kiện tối đa

=”1024″

Bản ghi dạng sóng

Tốc độ lấy mẫu tối đa

400 K mẫu/giây

Kích cỡ bộ nhớ trong

400 M mẫu thời gian được ghi

Phạm vi bộ nhớ trong

15 phút ở 500 μs/div
11 giờ ở 20 ms/div

Kích cỡ thẻ SD ghi

1,5 G mẫu

Phạm vi thời gian được ghi thẻ SD

11 giờ ở 500 μs/div
14 ngày ở 20 ms/div

Số lượng sự kiện tối đa

=”64″

Chất lượng điện (chỉ 125B)

Số đo

Watt, VA, var, PF, DPF, Hz

Watt, VA, phạm vi var (tự động)

250 W đến 250 MW, 625 MW, 1,56 GW

Khi được chọn: tổng (% r)

±(2% + 6 số đếm)

Khi được chọn: cơ bản (% f)

±(4% + 4 số đếm)

DPF

0,00 đến 1,00

PF

0,00 đến 1,00, ±0,04

Dải tần số

10,0 Hz đến 15,0 kHz
40,0 Hz đến 70,0 Hz

Số sóng hài

DC đến 51

Số đo / Số đo con trỏ
(cơ bản 40 Hz đến 70 Hz)

Vrms / Arms /Watt

Mỗi sóng hài từ cơ bản có thể được chọn cho các số đo riêng

Bao gồm tần số cơ bản, góc pha và hệ số K (theo Ampe và Watt)

Thiệt bị kiểm tra BusHealth (Chỉ Fluke 125B)

Loại

Loại phụ

Giao thức

AS-i

NEN-EN50295

CAN

ISO-11898

Interbus S

RS-422

EIA-422

Modbus

RS-232

RS-232/EIA-232

RS-485

RS-485/EIA-485

Foundation Fieldbus

H1

61158 loại 1, 31,25 kBit

Profibus

DP

EIA-485

PA

61158 loại 1
