AMPE KÌM VÀ ĐỒNG HỒ VẠN NĂNG CÓ THAY THẾ ĐƯỢC CHO NHAU?

Đồng hồ vạn năng và Ampe kìm có những chức năng đo tương đối giống nhau? Vậy cả hai có thật sự khác biệt? Ứng dụng nào thì nên dùng Ampe kìm? Ứng dụng nào thì nên sử dụng Đồng hồ vạn năng? Bài viết sau đây sẽ chia sẻ một số điểm so sánh giữa Ampe kìm và Đồng hồ vạn năng, giúp bạn có sự lựa chọn đúng đắn cho ứng dụng của mình.

1. Đồng hồ vạn năng và Ampe kìm là gì?

+ Đồng hồ vạn năng kỹ thuật số (Digital MultiMeter) thực chất là một công cụ đo điện áp với một số khả năng đo dòng điện. Đồng hồ vạn năng thường có các chức năng cơ bản sau:

Đo điện áp, đo dòng điện
Đo điện trở, điện dung

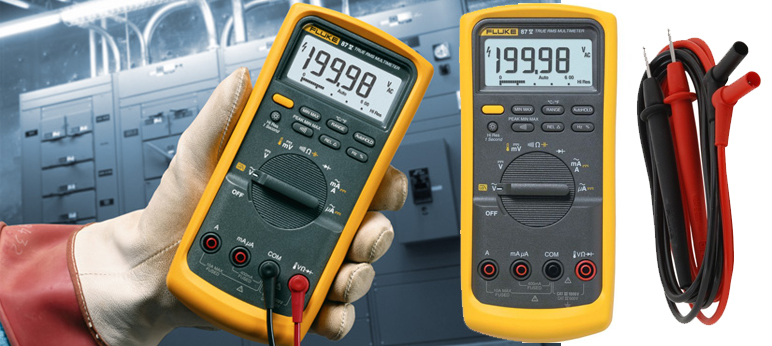

Ngoài ra các dòng Đồng hồ vạn năng đa chức năng như Fluke 87V, Fluke 289 còn có khả năng kiểm tra diode, kiểm tra tính thông mạch và đo tần số và cả chức năng logging dữ liệu đo.

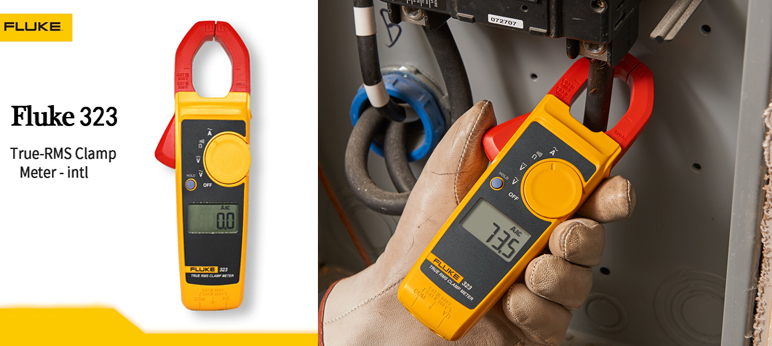

+ Ampe kìm (Clamp Meter) về cơ bản là một công cụ đo dòng điện với một số khả năng đo điện áp. Chức năng chính của Ampe kìm là đo dòng điện, nhưng bên cạnh đó ampe kìm còn được bổ sung khả năng đo điện áp tiếp xúc, đo điện trở, kiểm tra tính thông mạch,…

Mặc dù là hai thiết bị hoàn toàn khác nhau, nhưng với những chức năng tương đối giống nhau, Ampe kìm và Đồng hồ vạn năng thường gây bối rối, nhầm lẫn không biết nên dùng thiết bị nào là phù hợp nhất.

2. Điểm khác nhau giữa Đồng hồ vạn năng và Ampe kìm

Đồng hồ vạn năng kỹ thuật số (DMM) cho phép ứng dụng vào các phép đo có độ chính xác cao vì độ phân giải của đồng hồ có thể lên đến milli- millivolt, milliamp và miiliohm. Đồng hồ còn có thể đo các ứng dụng điện khác khi dòng điện của ứng dụng bé hơn 20 ampe. Tuy nhiên, đồng hồ vạn năng kỹ thuật số có thể đo dòng điện cao hơn khi sử dụng với phụ kiện kẹp đo.

Ampe kìm thường đo đến một phần mười hoặc một phần trăm gần nhất của một đơn vị đo, khác với đơn vị milli có sẵn như trong DMM. Độ phân giải này hoàn toàn phù hợp với các ứng dụng đo điện.

* Tình huống đo thực tế:

- Trong những năm qua, đầu dò được các kỹ sư điện sử dụng phổ biến để đo dòng điện hơn là kìm kẹp. Điều này có thể gây mất thời gian & ảnh hưởng đến sự an toàn của người thực hiện. Ampe kìm là giải pháp thay thế, ampe kìm cho phép đo dòng điện mà không ngắt mạch và có thể đo được chỉ số đo hiện tại của dòng điện.

- Ngoài ra, để tăng cường khả năng linh hoạt cũng như tạo điều kiện thuận lợi khi đo, các dòng Ampe kìm ngày nay của Fluke có thể sử dụng với vòng đo linh hoạt iFlex®. Vòng đo linh hoạt iFlex® có thể ép giữa các dây được bó chặt hoặc xung quanh các dây dẫn lớn. Vòng đo iFlex® có thể có ích trong một số tình huống:

+ Đo đồng thời tín hiệu tốc độ băng tải và dòng điện động cơ tương ứng để bạn có thể hiệu chỉnh quy trình hệ thống theo nhu cầu.

+ Giám sát đầu ra điện từ trong khi giám sát đầu vào từ PLC, do đó bạn có thể kiểm tra điện từ.

+ Đo đồng thời điện áp và dòng điện ở ổ đĩa động cơ, để khắc phục sự cố dao động tốc độ dòng.

+ Theo dõi điện áp và dòng điện đồng thời để khắc phục các sự cố trips không mong muốn.

3. Đồng hồ vạn năng hay ampe kìm là phù hợp?

- Đo điện áp và dòng điện là một phần của xử lý sự cố liên quan đến điện. Tuy nhiên, bạn không thể thực hiện các phép đo đồng thời với một Ampe kìm hay Đồng hồ vạn năng trừ khi thiết bị của bạn chuyên về chất lượng điện năng (thông thường giá của các thiết bị này giá khá cao).

- Xử lý sự cố hiệu quả thường cần hai dụng cụ đo, một để đo dòng điện và một để đo điện áp. Đối với các kỹ sư điện, Ampe kìm là công cụ chẩn đoán linh hoạt nhất hiện có. Trong khi đó đối với ứng dụng trong nhà máy công nghiệp thì nên sử dụng của Ampe kìm và Đồng hồ vạn năng riêng biệt để được hiệu quả tốt nhất.

- Để đạt hiệu quả về chi phí thì các kỹ thuật viên nên mua một bộ (combo) gồm 1 dụng cụ được thiết kế chủ yếu để đo điện áp (DMM) và 1 công cụ khác chủ yếu được sử dụng cho dòng điện (Ampe kìm). Hoặc có thể mua thiết bị có thể đo được cả 2 thông số trong một lần đo như Fluke T6. Dĩ nhiên bạn cần phải lưu ý thiết bị bạn lựa chọn cần có dải đo phù hợp.

- Sự kết hợp đúng của thiết bị kiểm tra phụ thuộc vào thiết bị cần đo và phương pháp đo được lựa chọn. Ví dụ, với Ampe kìm, có thể cần bộ lọc thông thấp để loại bỏ nhiễu điện tử có thể làm biến dạng số đo.

Dưới đây là một số hướng dẫn chung để quyết định Ampe kìm hay Đồng hồ vạn năng sẽ phù hợp với ứng dụng của bạn:

- DMM cơ bản: Nếu ứng dụng chỉ yêu cầu đo điện áp cơ bản và tính liên tục.

- DMM dòng nâng cao: Nếu ứng dụng liên quan đến chất lượng điện năng, đòi hỏi độ phân giải cao và các tính năng nâng cao không có trên Ampe kìm.

- Ampe kìm cơ bản: Nếu chỉ cần các phép đo dòng cơ bản, ví dụ như đảm bảo dòng điện trên cả ba pha không bị lệch.

- Ampe kìm có chức năng ghi dữ liệu (Logging Clamp meter): Khi đo các ứng dụng có CB trips.

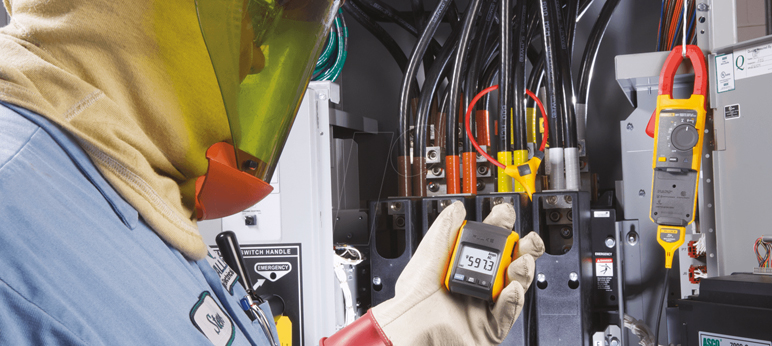

- DMM hoặc Ampe kìm có màn hình có thể tháo rời (có thể tách rời 30 feet khỏi thân máy): Khi ứng dụng cần đo từ xa để đảm bảo an toàn và trong trường hợp đo không có người hỗ trợ.

- Ampe kìm dòng nâng cao: Khi cần đo chính xác dòng điện khởi động của động cơ. Hoặc khi cần Ampe kìm có chức năng xử lí tín hiệu để đo đầu ra của bộ biến đổi tần số (biến tần).

Hiện nay trên thị trường có khá nhiều loại Ampe kìm cũng như Đồng hồ vạn năng từ cơ bản đến nâng cao với nhiều chức năng tiên tiến, phù hợp với từng ứng dụng. Thêm vào đó còn có các phụ kiện đi kèm để tối ưu hóa kết quả đo. Tùy vào nhu cầu và ngân sách hiện có mà bạn có thể chọn cho mình thiết bị phù hợp nhất.
