Cấu tạo của thước cặp

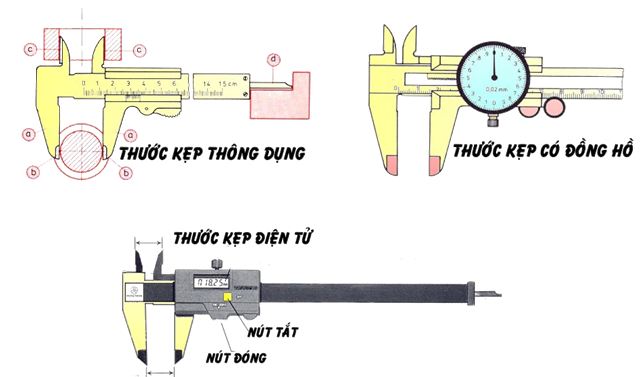

Thước cặp hay thước kẹp là một loại dụng cụ đo tương đối chính xác, tiện lợi và được sử dụng rất nhiều trong ngành cơ khí chế tạo. Dựa vào đặc điểm và độ chính xác, thước cặp được phân chia thành 03 loại:

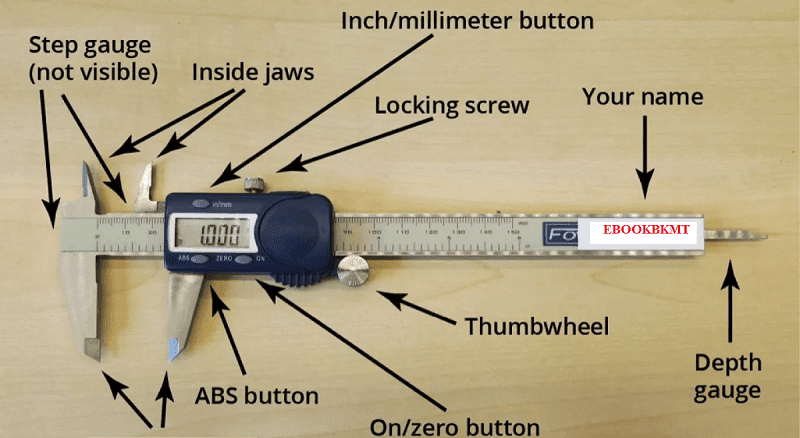

Theo quá trình phát triển của nền công nghiệp gia công, thước cặp cũng được các nhà sản xuất cải tiến phát triển, nhằm đáp ứng nhu cầu sử dụng ngày càng dễ dàng và chính xác hơn. Hiện nay, thước cặp điện tử được người dùng tin tưởng nhất bởi dễ dùng, cách đọc đơn giản và thuận tiện. Về cơ bản, thước cặp gồm các bộ phận chính:

  1. Nút ABS / Zero: Đặt vị trí hiện tại bằng 0
  2. Thumbwheel: Mở và đóng các hàm
  3. Hàm ngoài: Đo kích thước bên ngoài của một vật
  4. Hàm bên trong: Đo kích thước bên trong của một vật. Đây là những tinh tế, vì vậy hãy cẩn thận.
  5. Độ sâu: Đo độ dày của một vật hoặc độ sâu của một lỗ
  6. Bước đo: Đo khoảng cách từ cạnh tới một điểm khác trên một đối tượng
  7. Khóa vít: Ngăn chặn các vạch kẹp không di chuyển
  8. Nút chuyển Inch / milimet: Chuyển đổi giữa inch và milimet
  9. Nút On/ Off: Bật hoặc tắt thước

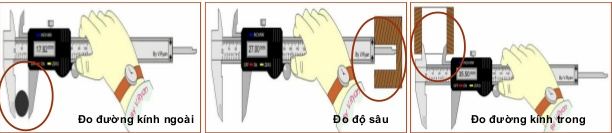

Cách sử dụng thước cặp điện tử:

  • Bước 1: Lấy thước về Zero trước khi đo

Nếu khi bạn đóng hết hàm mà giá trị trên màn hình hiển thị khác “0”, ấn nút “Zero” rồi đóng hàm lại lần nữa, khi đó giá trị hiển thị là “0” và thước đã sẵn sàng để đo. Đây là bước quan trọng để đảm bảo sự chính xác cho tất cả các phép đo phía dưới.

  • Bước 2: Đo kích thước ngoài:

Sử dụng Hàm ngoài để đo kích thước bên ngoài của vật thể, lưu ý đặt vật song song với hàm để đảm bảo phép đo được chính xác.

  • Bước 3: Đo kích thước trong:

Sử dụng Hàm trong để đo kích thước bên trong của vật thể, lưu ý vật thể cần được đặt vuông góc với hàm, nếu không phép đo sẽ không chính xác.

  • Bước 4: Đo độ sâu:

Sử dụng Thước đo chiều sâu để đo độ sâu của vật từ bề mặt này sang về mặt khác. Hãy đảm bảo rằng thước cặp được đặt vuông góc với bề mặt đang được đo.

Ngoài ba phương thức đo được đề cập ở trên, thước cặp điện tử còn được dùng để thực hiện các phép đo so sánh kích thước của hai vật thể khác nhau.

Những lưu ý khi chọn thước cặp điện tử:

  • Hệ đo: hiện nay trên thị trường có hai hệ đo chính là hệ inch và hệ mét; điều này khá quan trọng vì sẽ ảnh hưởng tới số hiển thị trên màn hình đo và chi phí đầu tư. Nếu chỉ cần dùng hệ mét thì chi phí sẽ thấp hơn so với việc đầu tư thước cặp có đồng thời hệ mét và hệ inch.
  • Dải đo: thước cặp điện tử có các dải đo chính trong hệ mét như sau:

0~100mm; 0~150mm; 0~200mm; 0~300mm; 0~450mm; 0~600mm; 0~1000mm

Sẽ tùy thuộc vào kích thước lớn nhất của vật đo mà lựa chọn thước cặp có dải đo phù hợp.

  • Dung sai: trong ngành cơ khí, dung sai là yếu tố rất quan trọng vì nó ảnh hưởng tới độ chính xác trong gia công; dung sai càng nhỏ, độ chính xác càng lớn và ngược lại. Chính vì vậy là giá thành thước cặp điện tử cũng sẽ có sự chênh lệch do dung sai. Hiện nay trên thị trường, các hãng thước cặp của Đài Loan, Trung Quốc dễ dàng sản xuất các dòng sản phẩm có dung sai lớn nhưng trong gia công chính xác cần dung sai nhỏ thì chỉ một số ít hãng chuẩn của Nhật Bản; châu Âu có thể đáp ứng được.
  • Thước đo sâu: sẽ tùy thuộc vào nhu cầu của khách hàng mà lựa chọn loại có thước đo sâu hay không; hoặc cần loại tròn hay dẹt.
  • Các tính năng khác:

+ Kết nối để xuất dữ liệu khi đo

+ Hàm ngoài và hàm trong có gắn tip hợp kim: thiết kế này khá phù hợp với các đơn vị đo thường xuyên và nhiều chi tiết nhằm hạn chế sự ăn mòn và giảm độ sai số khi đo.

+ Con lăn hỗ trợ (thumb roller)

Cách bảo quản thước cặp đúng cách:

- Do đặc thù ngành gia công cơ khí thường xuyên tiếp xúc với dầu, dung dịch tưới nguội, đôi khi thước có thể bị bám phoi sau khi sử dụng nên ta cần vệ sinh thước để đảm bảo tuổi bề của sản phẩm.

- Không được dùng thước để đo vật đang quay, không đo các vật thô, bẩn.

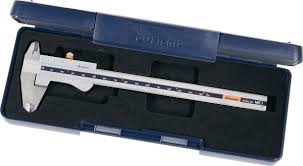

- Thước dung xong phải được đặt đúng vị trí trong hộp, không đặt thước chồng lên các dụng cụ khác hoặc ngược lại.

- Hạn chế lực ép mạnh hai hàm đo vào vật đo

- Cần đọc trị số đo hiển thị trước khi lấy thước ra khỏi vật đo.

- Luôn giữ cho thước không bị bụi bẩn bám vào.
